Exercice : Utilisation de la directive #if (1/2) [Langage C/C++ et Arduino]

Exercice : Utilisation de la directive #if (1/2)

Simulateur

Cet exercice est à réaliser avec le simulateur en ligne Wokwi

Schéma à utiliser

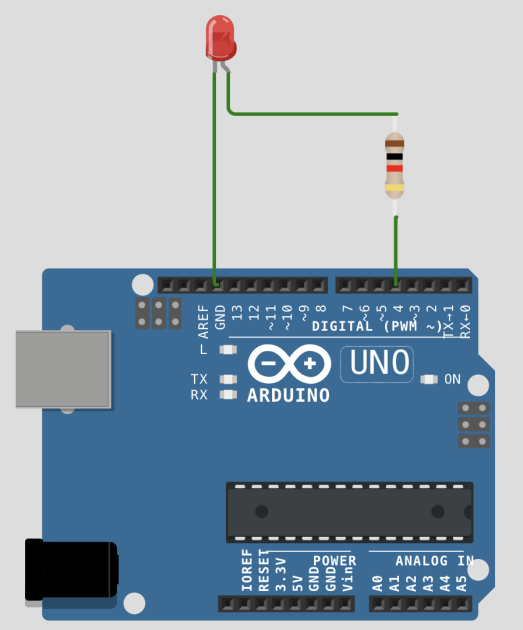

Schéma de câblage pour la LED clignotante | Informations^[1]

Lors de la phase de mise au point d'un programme, il est parfois nécessaire d'afficher la valeur d'un élément. Par exemple, dans le programme suivant, on souhaite afficher conditionnellement le contenu de la constante PORT_LED. On utilise pour cela la directive #if ... #endif

#include "constantes.h"
// La fonction setup est appelée une fois
void setup() {
  // Initialise la broche digitale PORT_LED en mode sortie.
  pinMode(PORT_LED, OUTPUT);
  Serial.begin(9600);//Initialisation de la communication avec le moniteur série
}
// La fonction loop crée une boucle infinie
void loop() {
  #if TRACE
  Serial.println(PORT_LED);
  #endif
  digitalWrite(PORT_LED, ALLUME);   // Allume la LED
  delay(1000);                       // Attente d'une seconde
  digitalWrite(PORT_LED, ETEINT);    // Eteint la LED
  delay(1000);                       // Attente d'une seconde
}

#include "constantes.h"

// La fonction setup est appelée une fois
void setup() {
  // Initialise la broche digitale PORT_LED en mode sortie.
  pinMode(PORT_LED, OUTPUT);
  Serial.begin(9600);//Initialisation de la communication avec le moniteur série
}

// La fonction loop crée une boucle infinie
void loop() {
  #if TRACE
  Serial.println(PORT_LED);
  #endif
  digitalWrite(PORT_LED, ALLUME);   // Allume la LED
  delay(1000);                       // Attente d'une seconde
  digitalWrite(PORT_LED, ETEINT);    // Eteint la LED
  delay(1000);                       // Attente d'une seconde
}

//Fichier constantes.h
#define PORT_LED 4
#define ALLUME 1
#define ETEINT 0

//Fichier constantes.h
#define PORT_LED 4
#define ALLUME 1
#define ETEINT 0

Question

Que manque-t-il dans le programme précédent ? Complétez-le et vérifiez qu'il fonctionne correctement.

Solution

#define PORT_LED 4
#define ALLUME 1
#define ETEINT 0
#define TRACE 1
// La fonction setup est appelée une fois
void setup() {
  // Initialise la broche digitale PORT_LED en mode sortie.
  pinMode(PORT_LED, OUTPUT);
  Serial.begin(9600);//Initialisation de la communication avec le moniteur série
}
// La fonction loop crée une boucle infinie
void loop() {
  #if TRACE
  Serial.print("Le numero de port est : ");
  Serial.println(PORT_LED);
  #else
  Serial.println("Rien a afficher");
  #endif
  digitalWrite(PORT_LED, ALLUME);   // Allume la LED
  delay(1000);                       // Attente d'une seconde
  digitalWrite(PORT_LED, ETEINT);    // Eteint la LED
  delay(1000);                       // Attente d'une seconde
}

#define PORT_LED 4
#define ALLUME 1
#define ETEINT 0
#define TRACE 1
// La fonction setup est appelée une fois
void setup() {
  // Initialise la broche digitale PORT_LED en mode sortie.
  pinMode(PORT_LED, OUTPUT);
  Serial.begin(9600);//Initialisation de la communication avec le moniteur série
}

// La fonction loop crée une boucle infinie
void loop() {
  #if TRACE
  Serial.print("Le numero de port est : ");
  Serial.println(PORT_LED);
  #else
  Serial.println("Rien a afficher");
  #endif
  digitalWrite(PORT_LED, ALLUME);   // Allume la LED
  delay(1000);                       // Attente d'une seconde
  digitalWrite(PORT_LED, ETEINT);    // Eteint la LED
  delay(1000);                       // Attente d'une seconde
}

Question

Quel est le rôle de la fonction Serial.println() ?

Indice

Vous pouvez par exemple consulter la documentation.

Question

Existe-t-il une autre fonction similaire à Serial.println() ?

Question

Modifiez le programme précédent pour qu'il n'affiche plus seulement le numéro de port mais plutôt un message comme « Le numéro du port est numero_port »
